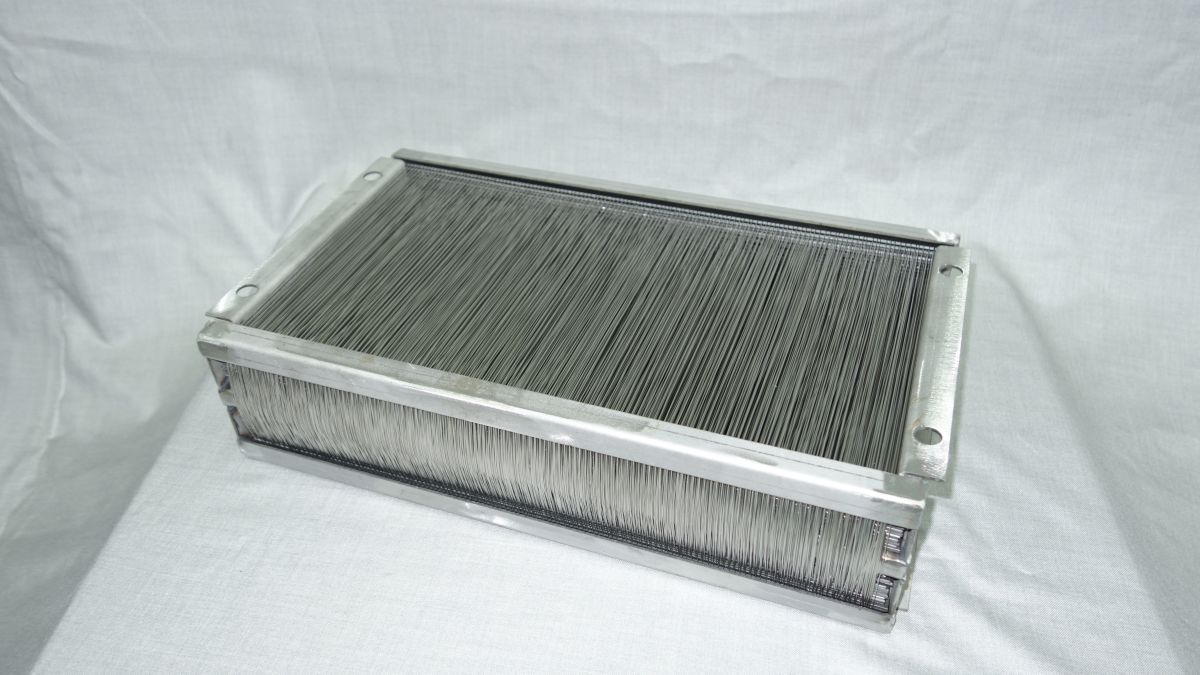

Каплеуловители струнного типа КС-430 и КСУ-430

ТУ 3689-001-26842920-2015

Каплеуловитель струнный типа КС 430 предназначен для сепарации газа от капельной жидкости в тепломассообменных аппаратах и газожидкостных сепараторах.

Каплеуловитель является комплектующим изделием тепломассообменных аппаратов и газожидкостных сепараторов, применяемых в нефтегазовой и нефтеперерабатывающей промышленности, а также в других технологиях разделения воздуха и газа с жидкостями, очистки дымовых газов и газовых выбросов.

Варианты исполнения

Каплеуловитель изготавливается в трех вариантах исполнения:

• КС 430
  каркасные детали изготавливаются из стали марки 8Х13 ГОСТ 5582-75, 08ПС ГОСТ 19904-90,
  струны – из проволоки стали марки 12Х18Н10Т ГОСТ 18143;
• КСУ 430
  каркасные детали изготавливаются из стали марки 12Х18Н10Т ГОСТ 5582,,
  струны – из проволоки стали марки 12Х18Н10Т ГОСТ 18143;
• КСУЛ 430
  каркасные детали изготавливаются из стали марки 12Х18Н10Т ГОСТ 5582,,
  струны – из мононити полиэфирной термофиксированной.

Условное обозначение каплеуловителя при заказе состоит:

• обозначение КС – каплеуловитель струнный;
• У – устойчивый (каркас изготовлен из стали 12Х18Н10Т);
• УЛ – устойчивый лавсановый (каркас изготовлен из стали 12Х18Н10Т, струны из мононити полиэфирной термофиксированной);
• 430 – длина, мм.

Технические характеристики

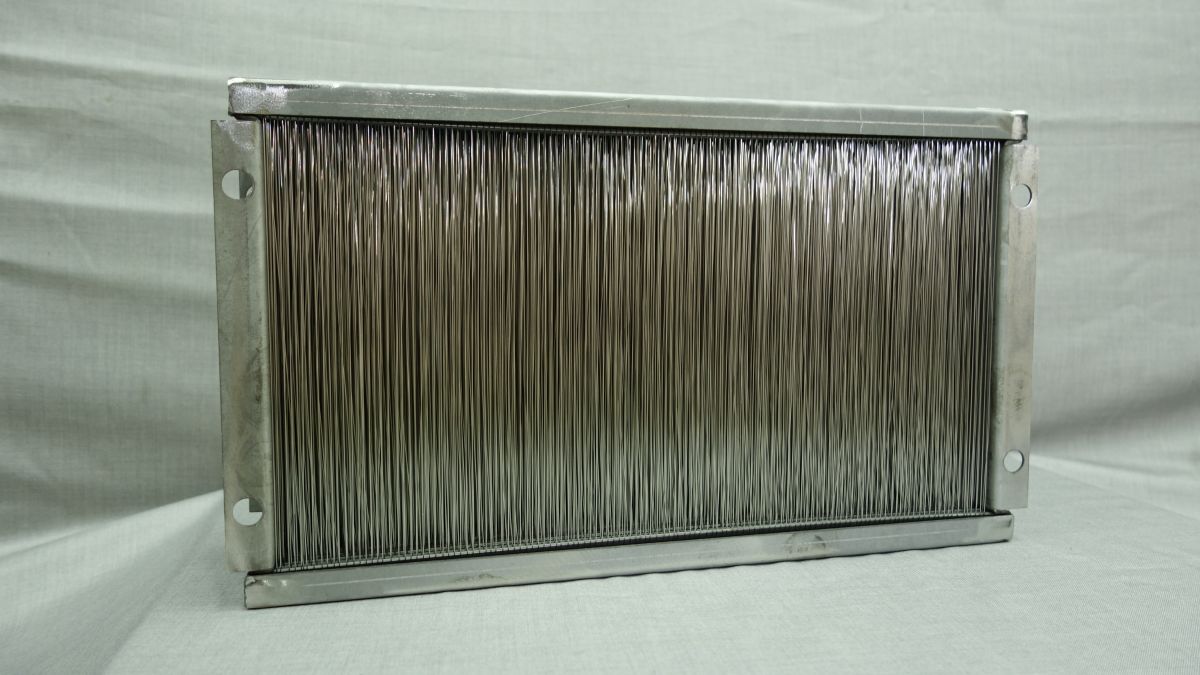

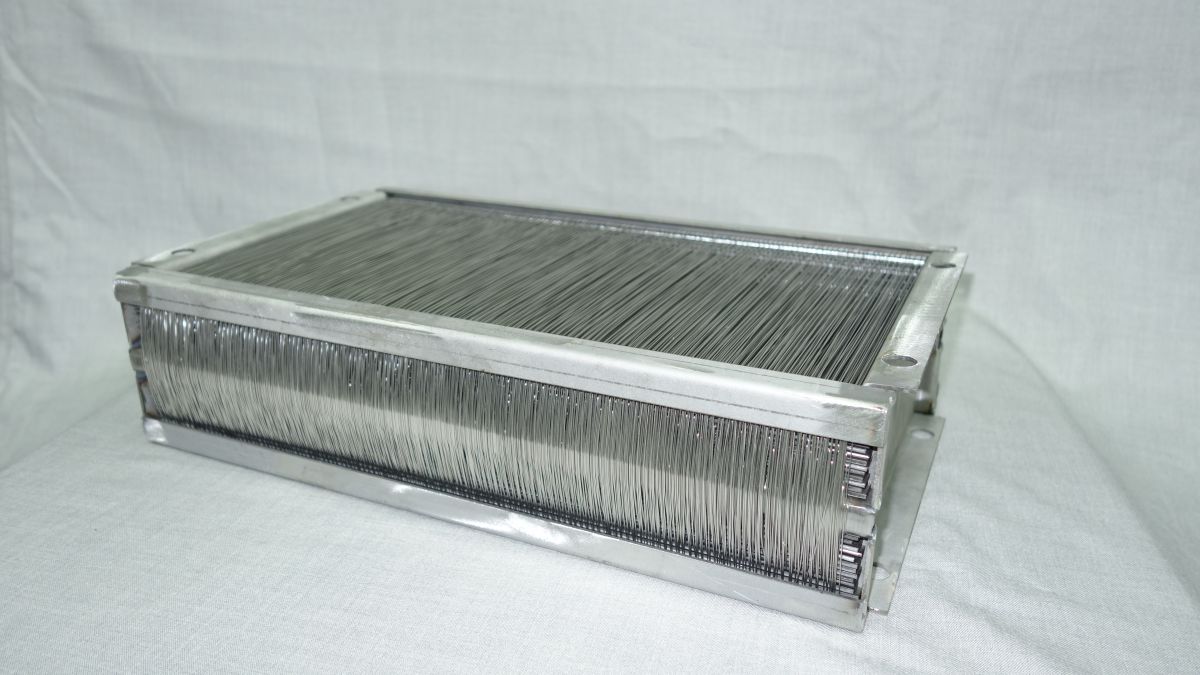

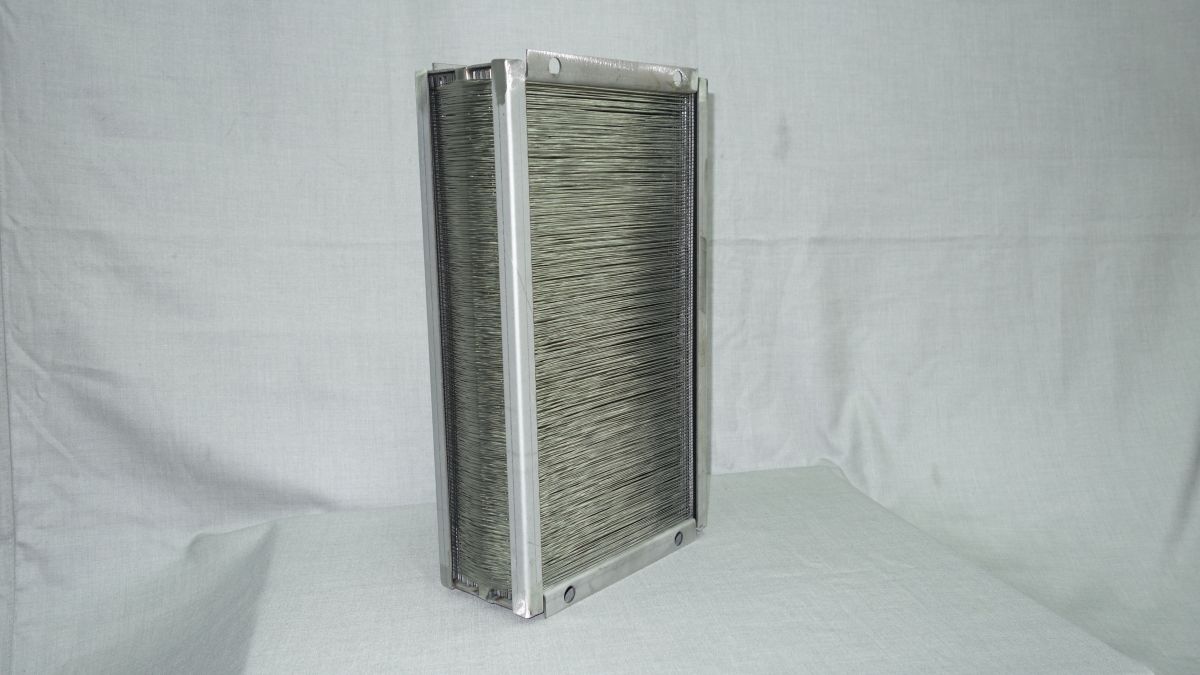

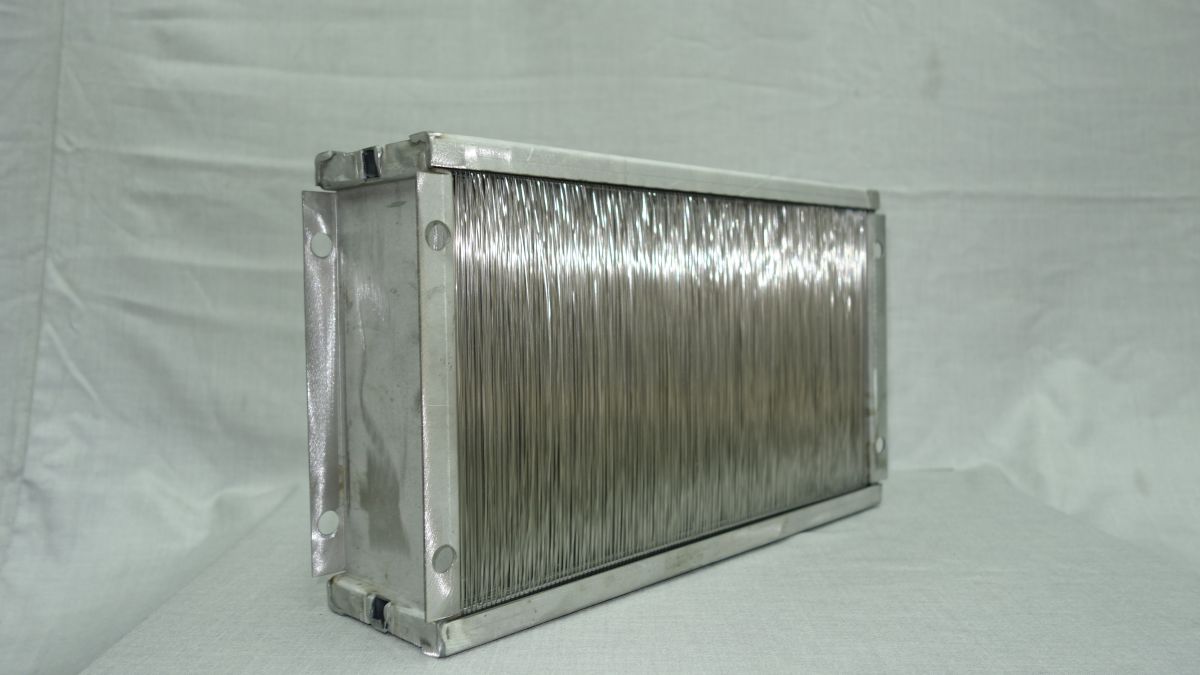

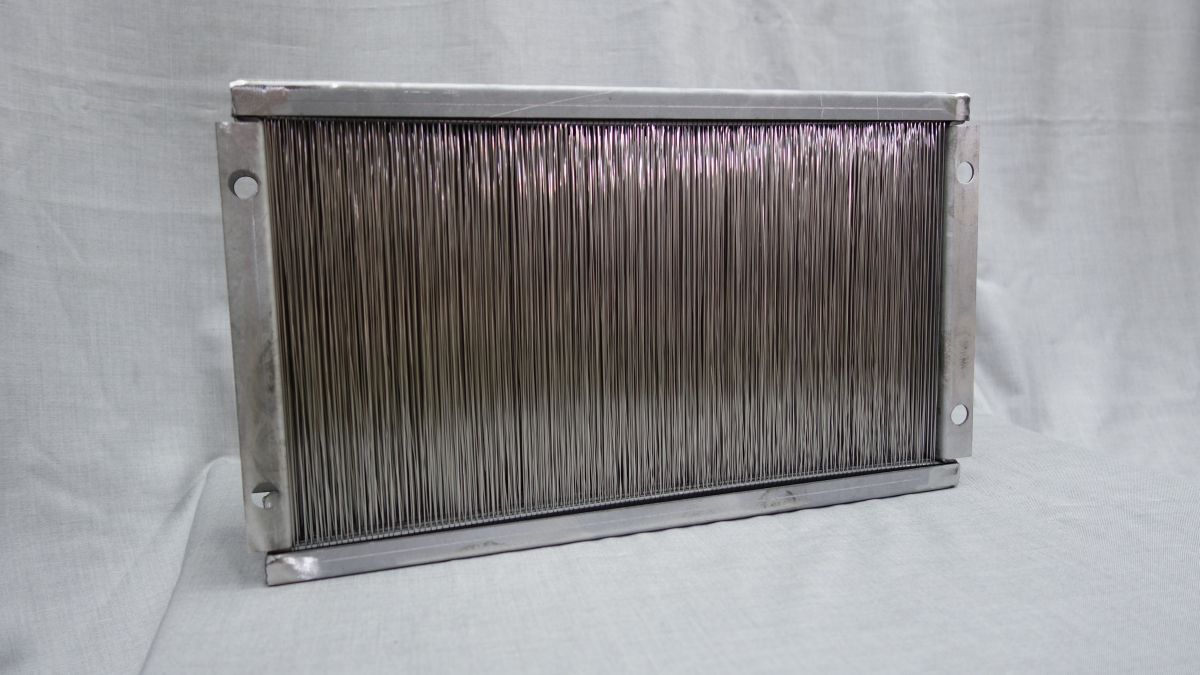

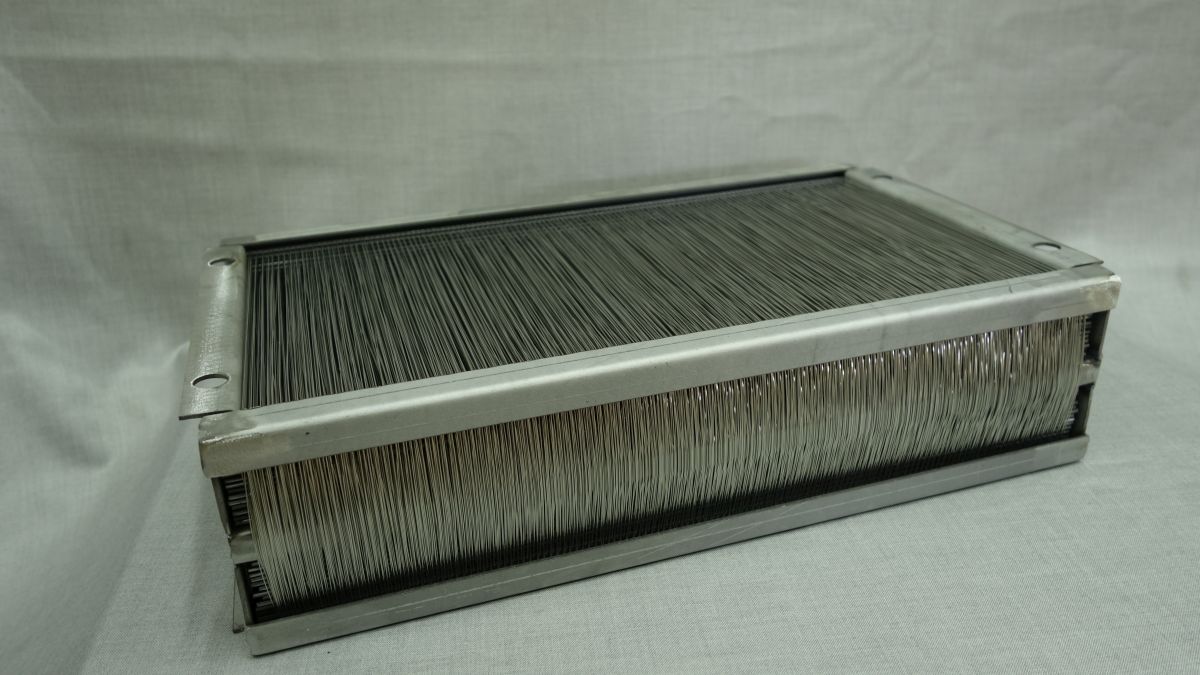

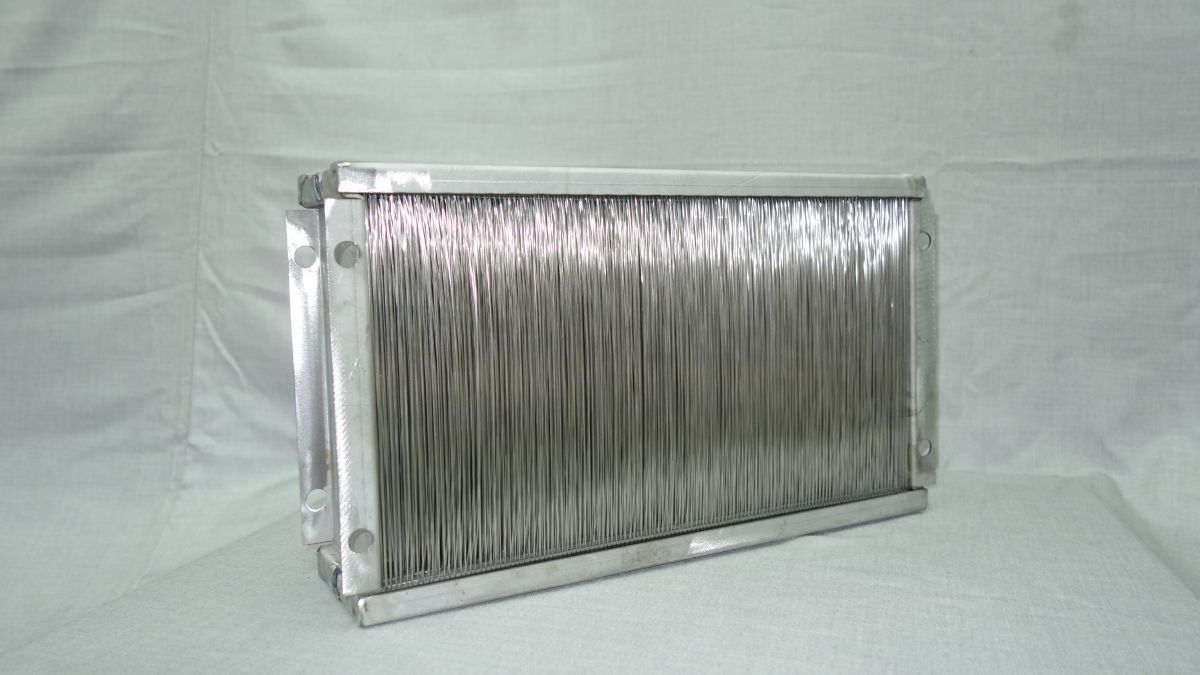

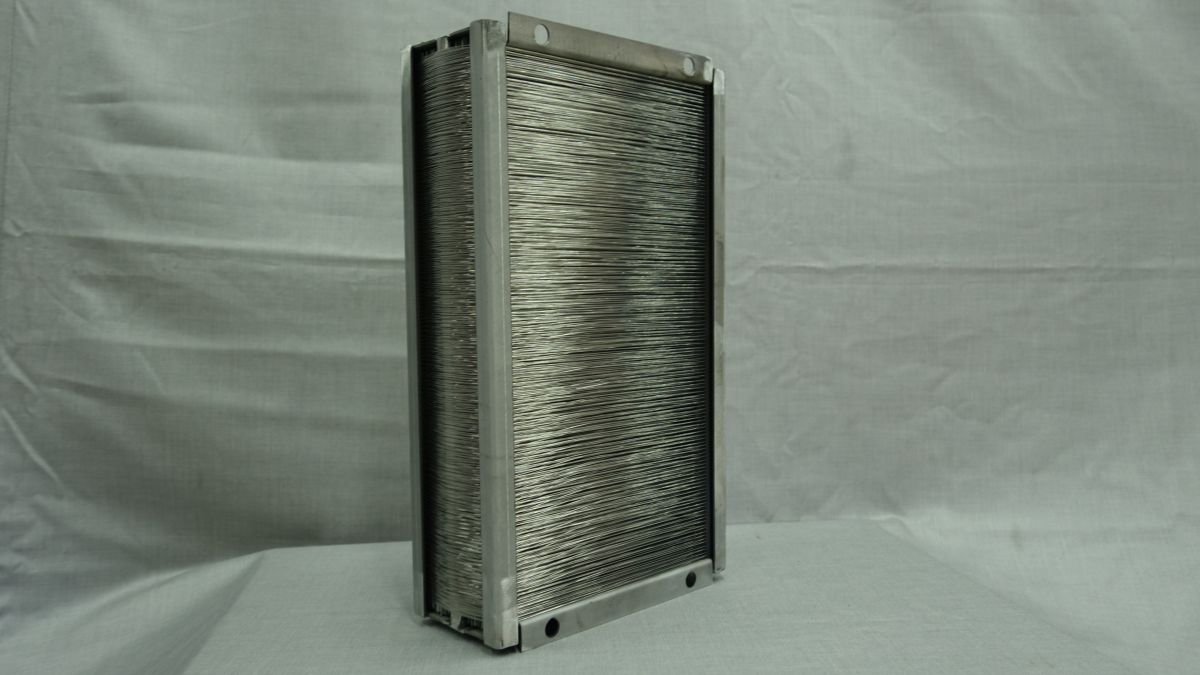

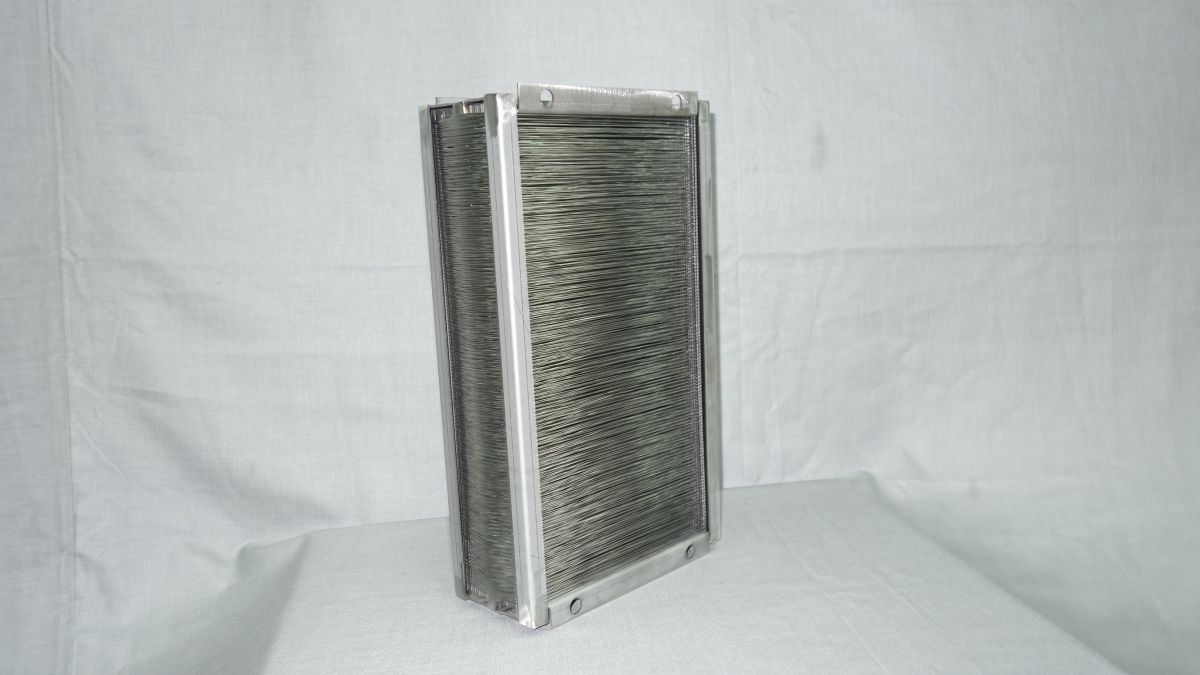

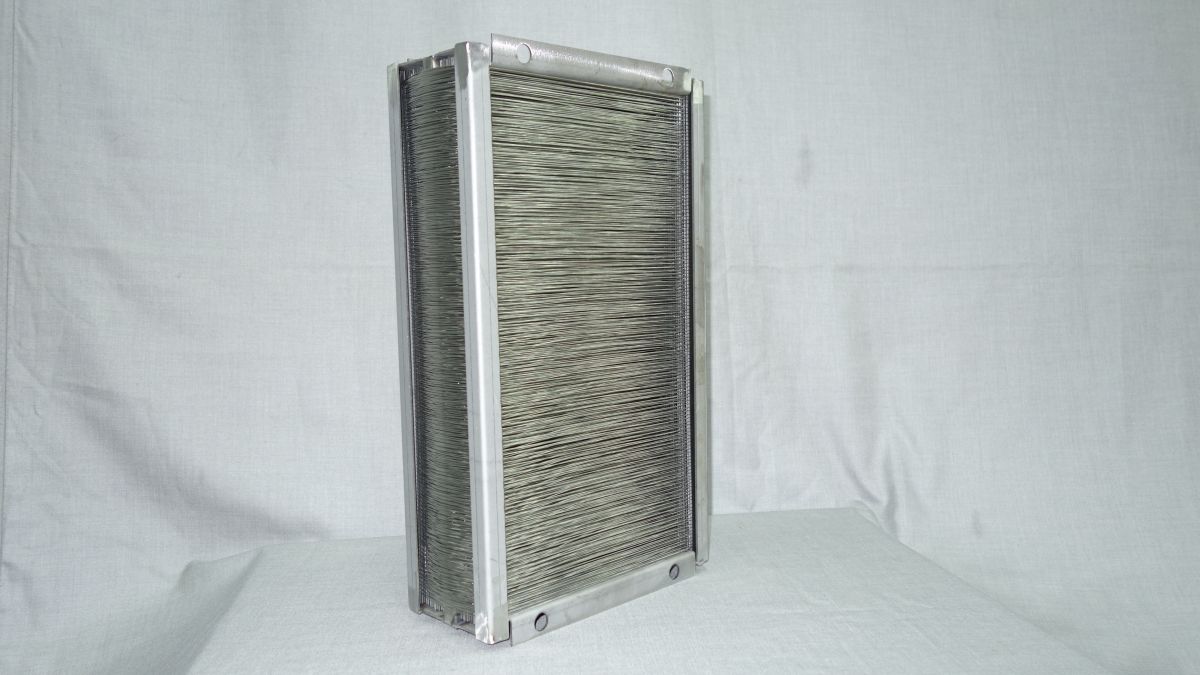

Фотогалерея
